Sanitary Rotary Pumps

구조적 특징
접착부의 재질은 스테인레스강(STS316)으로 내외면은 완전가공 제작되어 위생적임.
Rotor와 Casing 사이의 간극이 정밀하여 저점도(물)에서 고점도(20000cp)까지 이송 가능함.
Rotor와 Casing은 정밀주조제작 되었음.
흡입력이 강하다. (MAX, 720mm/Hg)
분해조립 및 세척이 용이하다.
Rotor는 1-LOBE 및 3-LOBE으로 교체 가능하며 고형물질(딸기,포도)이송 및 맥동 현상을 방지할 수 있다.
자동조절 밸브 및 Heating Jacket(쵸코렛, 물엿) Type 제작가능.
재질은 액성에 따라 Sus 304.316, Alloy-20, Hastelloy-B.C도 가능.
용도 및 적용분야
식품 : 토마토쥬스, 토마토케찹, 농축쥬스, 드링크류, 제과, 당액, 아이스크림, 유산음료, 잼, 마가린, 굴, 포도당, 제빵원료, 마요네즈, 식용유, 카레, 두유, 장유, 조미료, 초코렛, 버터, 우유 등
화장품 : 크림, 로션, 삼푸, 비누 등
주류 : 맥주, 위스키, 알콜 등
기타 : 페인트, 잉크, 화학제품 등
STANDARD SPECIFICATION
Sealing Type O-Ring Seal Type-Combined Type of Sleeve and
O-Ring Mechanical Seal Type-Mechanical Seal
Pump Model SR40 SR60 SR100 SR155 SR260 SR420 SR930
Bore size
(I.D.F Type, Flange Type)
1 ¹/₂" 1 ¹/₂" 1 ¹/₂" 2 " 2 " 3 " 4 "
Max. Speed (rpm) 800 600 450 450 450 450 450
Max. Pressure (㎏/㎠) 7 7 7 7 7 7 7
7Max. Capacity (ℓ/min) 41 60 98 155 260 416 930
액의 이송원리
액의 이송원리
SECTIONAL VIEW
Pr.No Part Name Q' ty
1 Gear case 1
2 Casing 1
3 Casing cover 1
4 Rotor 2
5 Mechanical seal 2
6 Bearing retainer (1) 2
7 Drain plug 1
8 Nut 2
9 Casing cover O-ring 1
10 Butterfly nut 8
11 Stud bolt 8
12 Drain plug 1
13 Shaft 1set
14 Grease nipple 4
15 Oil plug 1
16 Oil level gauge 1

Pr.No Part Name Q' ty
17 Knock-pin 2
18 Knock-pin 2
19 Bush 2
20 Oil seal 2
21 Bearing 2
22 Snap ring 2
23 Bearing collar 2
24 Bearing 2
25 Shaft collar 2
26 Cear cover 1
27 Oil seal 1
28 Bearing nut 2
29 Helical gear 2
30 Oil seal 2
31 Plate 2
32 Packing 1
OUTLINE VIEW
Model

Code
SR40 SR60 SR100 SR155 SR260 SR420 SR930
A 320 320 340 360 407 440 640
B 250 250 265 280 323 345 525
C 65 65 60 60 65 65 87
D 15 15 18 18 30 30 30
E 80 80 100 100 115 115 250
F 110 110 135 135 167 167 310
G 218 218 238 238 295 295 467
H 140 140 175 175 243 243 355
I 75 75 91 91 128 128 201
J(h7) 19 19 25 25 31 31 45
Key 5b×5h×30ℓ 5b×5h×30ℓ 8b×7h×50ℓ 8b×7h×50ℓ 10b×8h×50ℓ 10b×8h×50ℓ 12b×8h×70ℓ
L 108 108 133 133 186 186 278
M 212 212 265 265 360 360 503
N 180 180 217 217 270 270 350
O 90 90 109 109 135 135 175
P 150 150 174 174 230 230 250
Q 174 174 198 198 260 260 290
R 11 11 11 11 14 14 19
S 65 65 84 84 115 115 154
T 24 30 360 48 47.5 60 96
U 1 ¹/₂" 8 산 1 ¹/₂" 8 산 1 ¹/₂" 8 산 2 " 8 산 2 " 8 산 3 " 8 산 4 " 6 산
V 20 20 20 20 23 23 24
W 123 123 121 121 150 150 187
Weigh 24㎏ 27㎏ 37㎏ 42㎏ 72㎏ 78㎏ 223㎏
※ 상기치수는 주문사항에 따라 변경될 수 있음.
점도에 대한 허용최대 회전수 도표
※ 점도에 대한 허용최대회전수는 액질에 따라 다소 변할 수 있다.
점도별 보정계수 도표
※ 점도가 높아지면 소모동력도 높아지므로 동력에 대하여 보장하여야 한다.
EX) 물일 때 소요동력이 2.2㎾ 필요하다면 점도 30.000cp의 액일 때 2.2㎾×1.9(동력보정계수, 도면참조)=4.8㎾의 동력이 소요된다.
SAFETY VALVE의 구조도 및 원리
Code Name Material
1 Cover body SSC 14
2 Packing NBR
3 Piston STS 316
4 spring STS 316
5 Guide bush STS 316
6 Cap Nut SSC 14
7 Lock Nut STS 316
8 Adjust Bolt STS 316
SAFETY VALVE의 작동원리
Pump가 운전중 갑자기 압력이 상승했을 경우 운전자가 조정을 하지 않아도 A의 통로를 통해 팩킹②가 올려지면서 액체를 By-Pass시킴으로 항상 균일한 압력을 유지한다.
CAPACITY CONTROL
조정Bolt ⑧에 의해 적당히 조정하면 유량의 일부를 By-Pass시킴으로 유량을 조절할 수 있다.

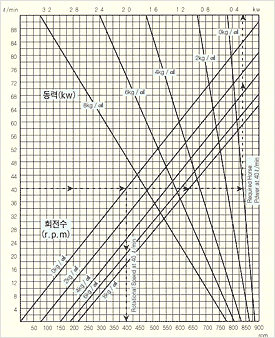

PERFORMANCE SELECTION CHART
SR60 SR100
SR155 SR260
SR420 SR930
